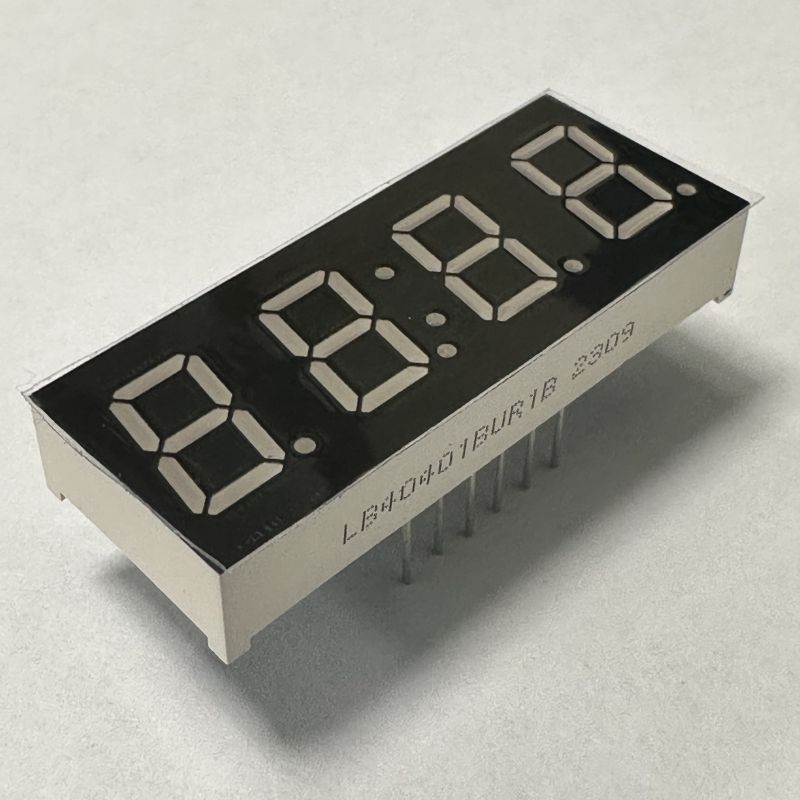

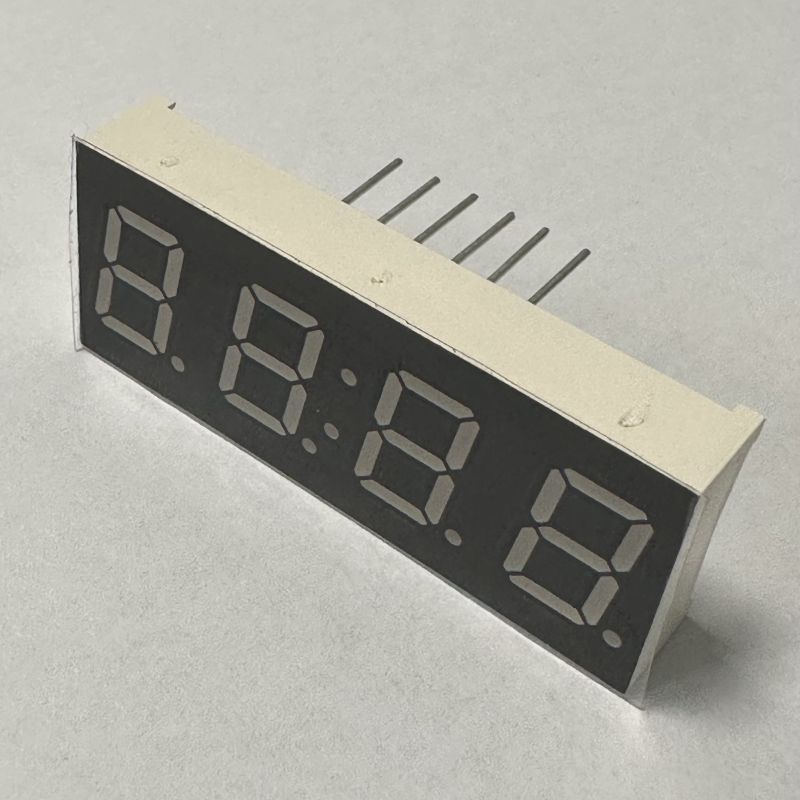

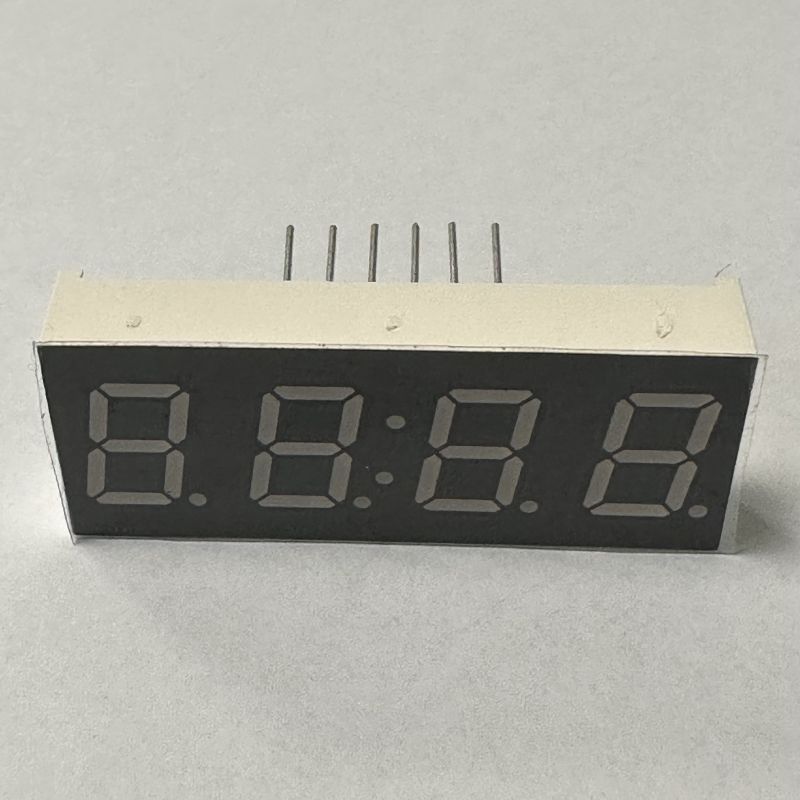

display LED a 7 segmenti a 4 cifre giallo super luminoso a catodo comune
Presentazione del display LED a catodo comune a 7 segmenti e 4 cifre giallo super luminoso, una soluzione ottimizzata per l'indicatore di umidità progettata per i controllori ambientali, elettrodomestici, e quadri strumenti. progettato per dare priorità alla chiara leggibilità delle metriche di umidità/temperatura, efficienza energetica, e prestazioni stabili, questo display a 4 cifre eccelle nel mostrare dati ambientali critici: umidità relativa (ad esempio, "45% rh"), temperatura o valori di processo.
l'altezza dei caratteri di 10,16 mm (0,4 pollici) garantisce la leggibilità da 0,5 a 2 metri (tipica per i monitor di umidità ambientale o i pannelli di controllo industriali), mentre il profilo sottile da 40,5×16×7 mm si adatta perfettamente ai controller di umidità compatti e ai cruscotti degli elettrodomestici, senza bisogno di ingombranti riprogettazioni. i segmenti gialli sulla superficie grigia creano un contrasto equilibrato con la luce gialla super brillante, evitando l'abbagliamento pur rimanendo distinti sia in ambienti luminosi che bui.
con polarità del catodo comune, basso consumo energetico, e conformità RoHS, questo display unisce la durevolezza, efficienza energetica, e usabilità globale, ideale per il funzionamento 24 ore su 24, 7 giorni su 7 nei dispositivi di monitoraggio dell'umidità/temperatura.
caratteristiche principali (indicatore di umidità ottimizzato)
1. visibilità giallo super brillante per i dati ambientali
lunghezza d'onda mirata (585-595nm):la luce gialla è delicata per gli occhi per una visione prolungata (fondamentale per i monitor di umidità 24 ore su 24, 7 giorni su 7) ed è altamente distinguibile dalla luce ambientale, evitando il "lavaggio" dovuto alla luce solare o all'illuminazione interna, garantire un rapido riconoscimento dei valori di umidità.
intensità luminosa bilanciata (50-60mcd):abbastanza luminoso da distinguersi in ambienti affollati (ad esempio., pannelli strumenti dell'ufficio) senza affaticare la vista, rendendolo ideale per i monitor di umidità residenziali (ad esempio., umidificatori da camera da letto) e controllori di processo industriali.
segmenti gialli su superficie grigia:la combinazione unica di colori riduce i riflessi e migliora la chiarezza dei segmenti, senza bordi sfocati su cifre o simboli, garantendo un'acquisizione dati accurata per applicazioni sensibili all'umidità (ad esempio., monitoraggio delle serre, archiviazione elettronica).
2. design compatto e facile integrazione
dimensioni sottili 40,5×16×7mm:si adatta ai layout PCB densi dei regolatori di umidità, decoder, e elettrodomestici (ad esempio., purificatori d'aria intelligenti) senza occupare spazio in eccesso. consente visualizzazioni multiparametro (ad esempio., umidità + temperatura su un singolo pannello) senza espandere le dimensioni del dispositivo.
polarità del catodo comune:funziona con circuiti integrati di driver di controllo ambientale standard (ad esempio., tm1637, HT1621, max7219)-semplifica la progettazione dei circuiti per i produttori e si integra perfettamente con il firmware di rilevamento di umidità/temperatura (ad esempio., campionamento dei dati in tempo reale, regolazioni del setpoint).
facile assemblaggio:Il design PCB montabile direttamente supporta linee di produzione automatizzate, velocizza la produzione ad alto volume e garantisce la sicurezza, installazione resistente alle vibrazioni (fondamentale per i controllori di processo industriali).
3. efficienza energetica e prestazioni stabili
basso consumo energetico (5-10 mA/led):il consumo di corrente estremamente basso riduce al minimo l'uso di energia per i dispositivi alimentati a batteria (ad esempio., misuratori di umidità portatili) e controllori funzionanti 24 ore su 24, 7 giorni su 7 (ad esempio., sistemi ambientali in serra), estendendo la durata della batteria fino al 30% rispetto ai display standard.
distribuzione luminosa uniforme:i segmenti emettono una luminosità uniforme, senza "punti caldi" o bordi sbiaditi che distorcono le cifre, garantire una leggibilità coerente dei valori di umidità/temperatura in tutti i casi d'uso.
funzionamento stabile in ambienti variabili:resiste alle fluttuazioni di temperatura (da -10°C a 50°C), tipico per il monitoraggio dell'umidità interna/esterna) e intervalli di umidità (10-90% rh) - nessun sfarfallio o guasto del segmento durante i cambiamenti ambientali (ad esempio., picchi improvvisi di umidità negli scantinati).
lunga durata (50,000+ ore):I chip LED gialli di alta qualità e la resistente superficie grigia corrispondono alla durata di vita di 8-10 anni della maggior parte dei regolatori di umidità e degli elettrodomestici, eliminando le frequenti sostituzioni e riducendo i problemi di manutenzione.
4. versatilità e conformità
opzioni multicolore:oltre il giallo super brillante, disponibile in rosso, blu, verde, ambra, arancia, e bianco-flessibile per differenziazione funzionale o design specifici del marchio.
A norma RoHS:senza piombo, mercurio, e sostanze nocive - sicure per l'uso in ambienti interni ed esportabili nei mercati globali, rispettando rigorosi standard ambientali e di sicurezza dei consumatori.
ampio campo di applicazione:compatibile con gli indicatori di umidità, termoregolatori, decoder, elettrodomestici, e pannelli per processi industriali, riducendo la necessità di più tipi di display nelle linee di prodotti.
5. funzionalità specifiche per l'umidità
4-capacità di cifre per misure di precisione:supporta 00,0-99,9% rh (umidità) e -9,9-99,9°c (temperatura) con punti decimali, fondamentale per le applicazioni che richiedono un controllo preciso.
compatibilità ic con i moduli di rilevamento:si abbina perfettamente ai sensori di umidità e ai microcontrollori, consentendo la sincronizzazione e la visualizzazione dei dati in tempo reale senza cavi o adattatori aggiuntivi.
specifiche tecniche
| categoria | parametro | specifica (indicatore di umidità ottimizzato) |
| progettazione di base | tipo di visualizzazione | 4-display LED a 7 segmenti (supporta decimali/simboli % per umidità/temperatura) |
| polarità | catodo comune | |
| altezza del carattere | 0.4 pollici (10,16 mm) | |
| dimensioni esterne (l×w×h) | 40.5 × 16 × 7mm | |
| finitura superficiale/segmento | segmenti gialli su superficie grigia | |
| prestazioni ottiche | emissione di colore | primario: giallo super brillante; opzionale: rosso/blu/verde/ambra/arancione/bianco |
| lunghezza d'onda (giallo) | 585-595nm | |
| intensità luminosa (iv) | 50-60 mcd | |
| parametri elettrici | tensione diretta (vf) | 1.8-2.2v per led (giallo/rosso/ambra/arancione); 2.8-3.2v (blu/verde/bianco) |
| corrente diretta | 5-10ma per led | |
| consumo di energia | basso (assorbimento di corrente estremamente basso) | |
| qualità e conformità | vantaggi principali | alta intensità luminosa, distribuzione uniforme, prestazione stabile, facile assemblaggio |
| conformità | A norma RoHS |
parametri del prodotto
valori massimi assoluti (ta=25ºc)
| parametro | simbolo | valutazioni | unità |
| corrente diretta (per dado) | direttamente dal produttore | 20 | mA |
| tensione inversa (per dado) | Vr | 5 | V |
| dissipazione di potenza (per dado) | Pm | 80 | mW |
| Intervallo operativo di temperatura | superiore | -40~+85 | ºC |
| intervallo di temperatura di conservazione | tstg | -40~+85 | ºC |
| temperatura di saldatura (≤3 secondi) | Th | 260 | ºC |
codice:giallo verde- j
| parametro | simbolo | condizione | min | tip | max | unità |
| tensione diretta | Vf | se=10ma | 1.8 | 2.4 | V | |
| Tensione inversa | Vr | e=10ua | 5 | V | ||
| intensità luminosa | Iv | se=10ma | 30 | 40 | mcd | |
| spettro con di mezzo valore | △λ | se=10ma | 20 | nm | ||
| lunghezza d'onda | Dλ | se=10ma | 569 | 574 | nm |
codice:ambra/giallo -y
| parametro | simbolo | condizione | min | tip | max | unità |
| tensione diretta | Vf | se=10ma | 1.8 | 2.5 | V | |
| Tensione inversa | Vr | e=10ua | 5 | V | ||
| intensità luminosa | Iv | se=10ma | 60 | 80 | mcd | |
| spettro con di mezzo valore | △λ | se=10ma | 20 | nm | ||
| lunghezza d'onda | Dλ | se=10ma | 585 | 595 | nm |
codice:arancione -f
| parametro | simbolo | condizione | min | tip | max | unità |
| tensione diretta | Vf | se=10ma | 1.8 | 2.4 | V | |
| Tensione inversa | Vr | e=10ua | 5 | V | ||
| intensità luminosa | Iv | se=10ma | 60 | 80 | mcd | |
| spettro con di mezzo valore | △λ | se=10ma | 20 | nm | ||
| lunghezza d'onda | Dλ | se=10ma | 600 | 605 | nm |
codice:rosso super brillante -r
| parametro | simbolo | condizione | min | tip | max | unità |
| tensione diretta | Vf | se=10ma | 1.8 | 2.2 | V | |
| Tensione inversa | Vr | e=10ua | 5 | V | ||
| intensità luminosa | Iv | se=10ma | 50 | 60 | mcd | |
| spettro con di mezzo valore | △λ | se=10ma | 20 | nm | ||
| lunghezza d'onda | Dλ | se=10ma | 630 | 635 | nm |
codice:rosso ultra brillante -ur
| parametro | simbolo | condizione | min | tip | max | unità |
| tensione diretta | Vf | se=10ma | 1.8 | 2.2 | V | |
| Tensione inversa | Vr | e=10ua | 5 | V | ||
| intensità luminosa | Iv | se=10ma | 80 | 100 | mcd | |
| spettro con di mezzo valore | △λ | se=10ma | 20 | nm | ||
| lunghezza d'onda | Dλ | se=10ma | 625 | 635 | nm |
codice:verde puro -g
| parametro | simbolo | condizione | min | tip | max | unità |
| tensione diretta | Vf | se=10ma | 2.6 | 3.2 | V | |
| Tensione inversa | Vr | e=10ua | 5 | V | ||
| intensità luminosa | Iv | se=10ma | 120 | 180 | mcd | |
| spettro con di mezzo valore | △λ | se=10ma | 20 | nm | ||
| lunghezza d'onda | Dλ | se=10ma | 515 | 525 | nm |
codice:blu ultra brillante -bh
| parametro | simbolo | condizione | min | tip | max | unità |
| tensione diretta | Vf | se=10ma | 2.8 | 3.2 | V | |
| Tensione inversa | Vr | e=10ua | 5 | V | ||
| intensità luminosa | Iv | se=10ma | 120 | 140 | mcd | |
| spettro con di mezzo valore | △λ | se=10ma | 20 | nm | ||
| lunghezza d'onda | Dλ | se=10ma | 460 | 465 | nm |
codice:bianco ultra brillante -wh
| parametro | simbolo | condizione | min | tip | max | unità |
| tensione diretta | Vf | se=10ma | 2.8 | 3.2 | V | |
| Tensione inversa | Vr | e=10ua | 5 | V | ||
| intensità luminosa | Iv | se=10ma | 120 | 140 | mcd | |
| temperatura colore led | K | se=10ma | 5500 | 20 | 6800 | K |
coordinate di cromaticità | X/Y | se=10ma | 0.29,0.32 | 0.30,0.33 | nm |
Shenzhen Guangzhibao Technology Co., Ltd.. (marca: luce-bo)stabilito in 2006 , un'azienda che integra ricerca e sviluppo, produzione e vendita di display a LED optoelettronici . azienda certificata sistemi di gestione della qualità iso 9001 2015 . con più di 15 anni di esperienza oem e odm .
lightbosi è impegnata a fornire soluzioni personalizzate di alta qualità e basso costo per aiutare i clienti a ridurre i costi e migliorare la competitività.
prodotti applicazioni
7 display a led di segmento, display led personalizzato, display numerico a led, display a led a matrice di punti, ampiamente utilizzato per gli elettrodomestici,indicatori di temperatura, indicatori di umidità, controllore del frigorifero,indicatore dei termostati,controllo di riscaldamento e raffreddamento e così via.

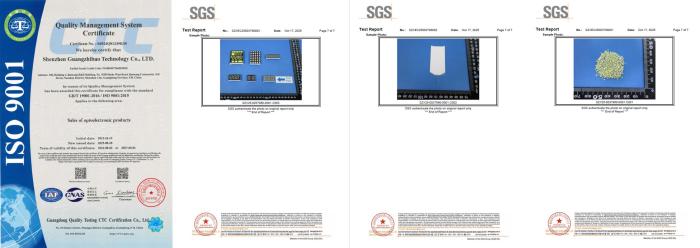

certificazioni
