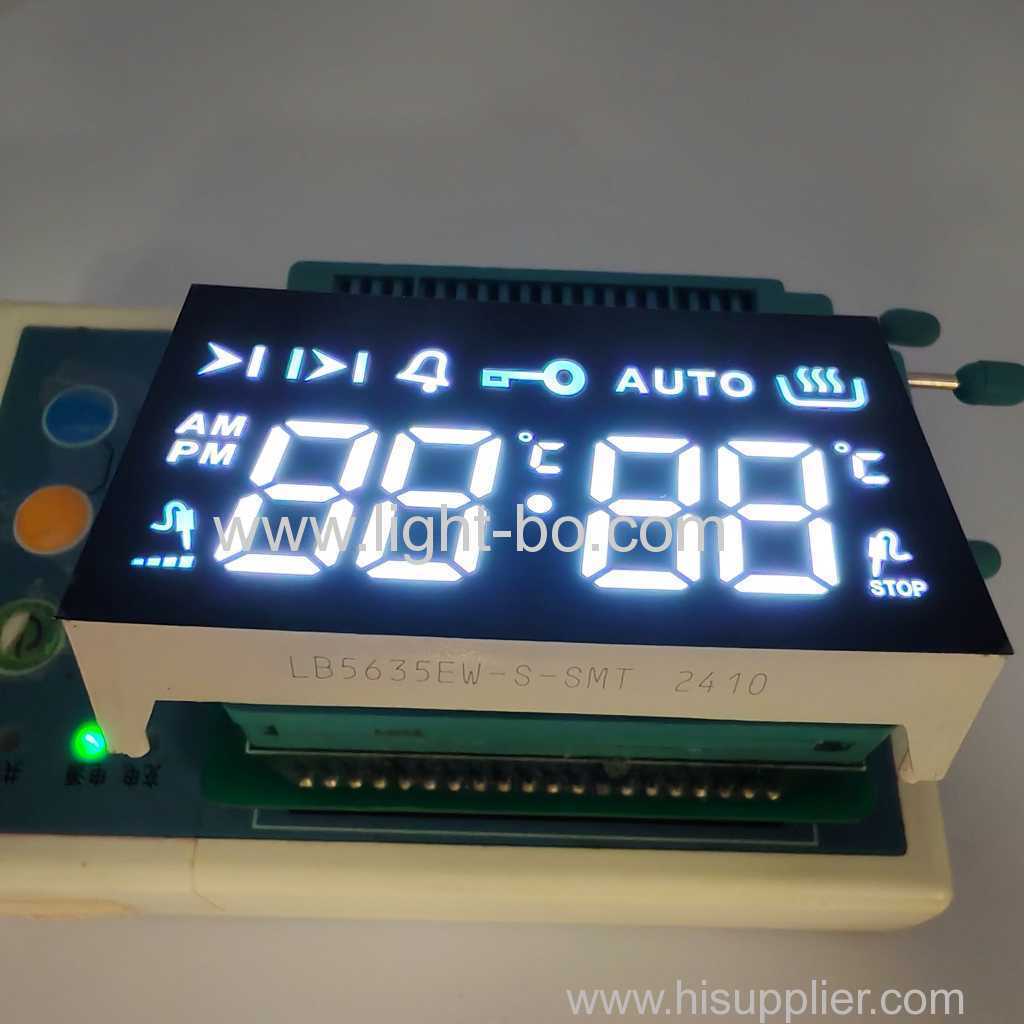

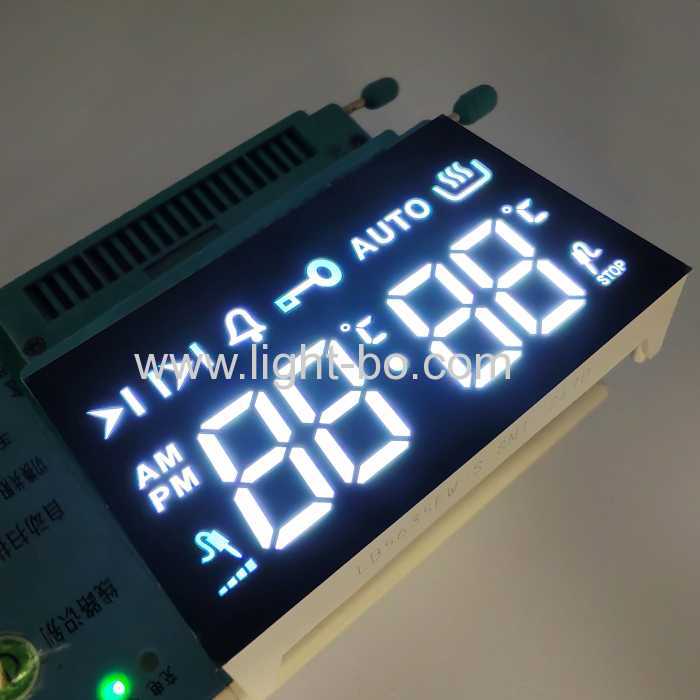

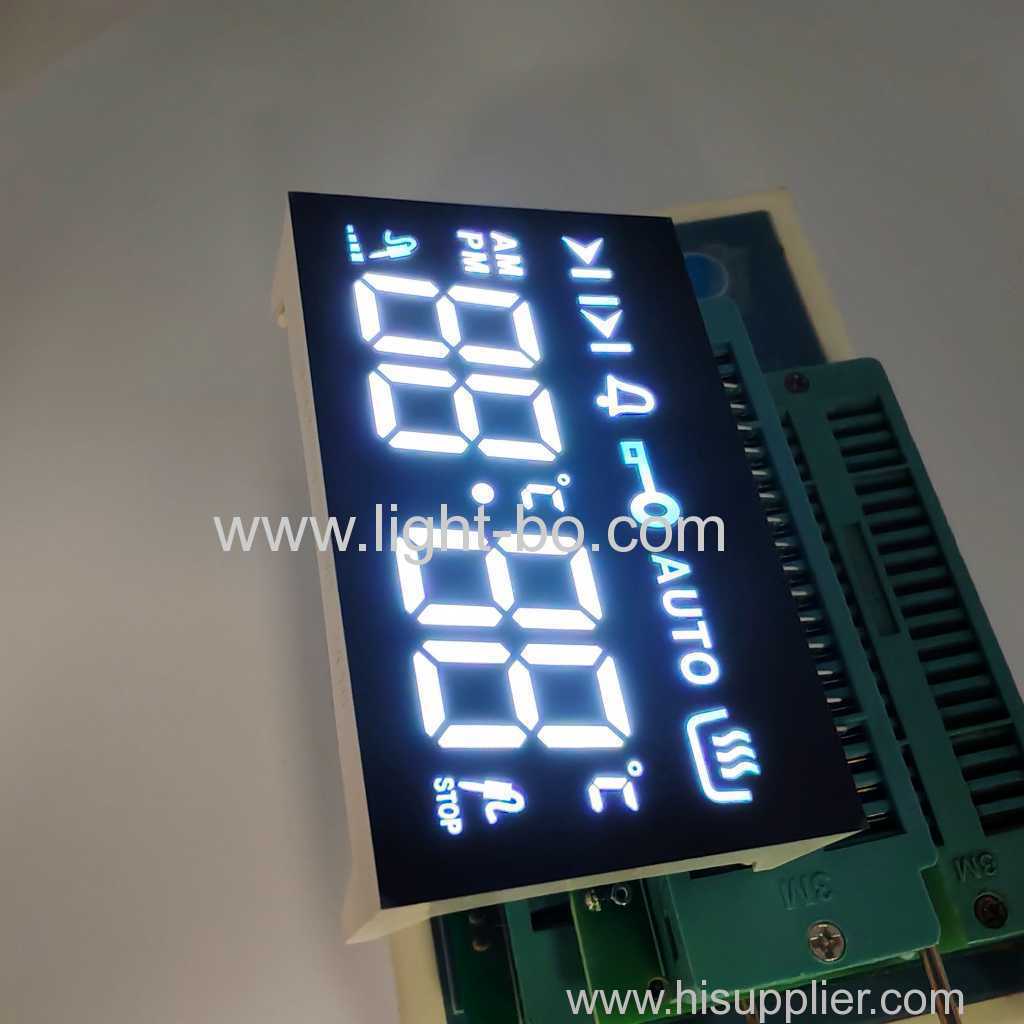

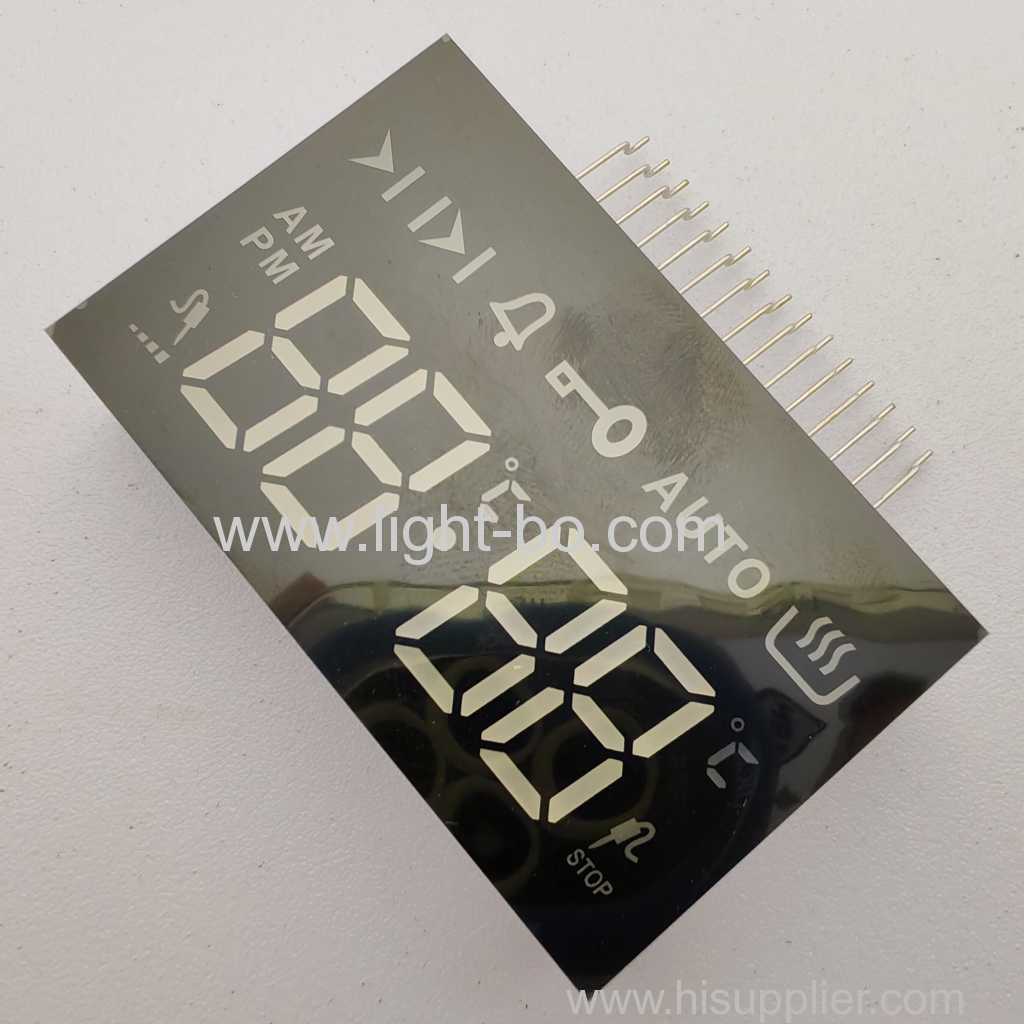

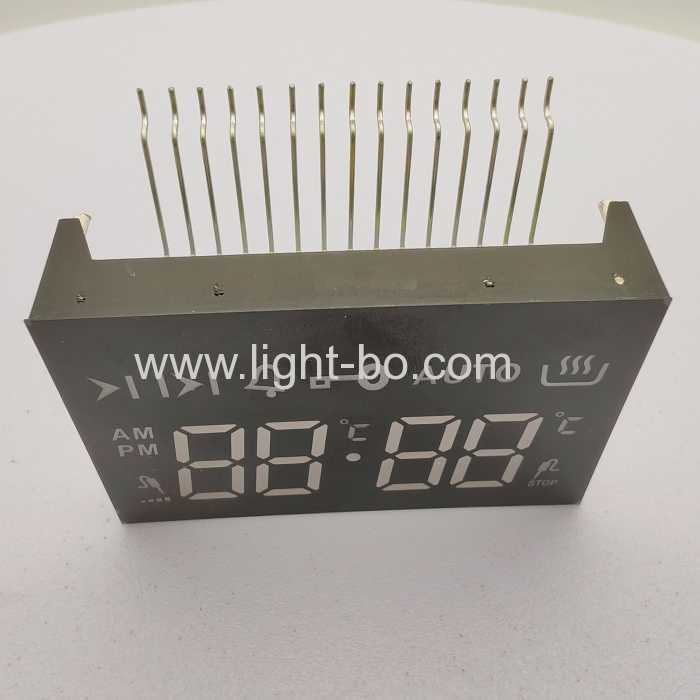

display LED a 4 cifre e 7 segmenti bianco ultra luminoso anodo comune per timer forno
Descrizioni dei prodotti:
| descrizioni | 4-display a led a 7 segmenti digit |
| dimensioni | 56*35*15.3mm |
| altezza delle cifre | 14.6mm (0,58 pollici) |
| polarità | anodo comune |
| tipo di pin | SMD |
| emissione di colore | bianco ultra brillante |
| applicazione | controllo del timer del forno |
| temperatura ambiente di lavoro | +105ºC ~+120ºC |
| colori a led | disponibile in rosso,blu,verde,bianca,ambra,arancia |
codice:bianco ultra brillante -wh
| parametro | simbolo | condizione | min | tip | max | unità |
| tensione diretta | Vf | se=10ma | 2.6 | 3.0 | V | |
| Tensione inversa | Vr | e=10ua | 5 | V | ||
| intensità luminosa | Iv | se=10ma | 120 | 140 | mcd | |
| temperatura colore led | K | se=10ma | 5500 | 20 | 6800 | K |
| coordinate di cromaticità | X/Y | se=10ma | 0.29,0.32 | 0.30,0.33 | nm |
codice:giallo verde- j/ju
| parametro | simbolo | condizione | min | tip | max | unità |
| tensione diretta | Vf | se=10ma | 1.8 | 2.4 | V | |
| Tensione inversa | Vr | e=10ua | 5 | V | ||
| intensità luminosa | Iv | se=10ma | 30 | 40 | mcd | |
| spettro con di mezzo valore | △λ | se=10ma | 20 | nm | ||
| lunghezza d'onda | Dλ | se=10ma | 569 | 573 | nm |
codice:ambra/giallo -y
| parametro | simbolo | condizione | min | tip | max | unità |
| tensione diretta | Vf | se=10ma | 1.8 | 2.4 | V | |
| Tensione inversa | Vr | e=10ua | 5 | V | ||
| intensità luminosa | Iv | se=10ma | 50 | 60 | mcd | |
| spettro con di mezzo valore | △λ | se=10ma | 20 | nm | ||
| lunghezza d'onda | Dλ | se=10ma | 585 | 595 | nm |
codice:arancione -f
| parametro | simbolo | condizione | min | tip | max | unità |
| tensione diretta | Vf | se=10ma | 1.8 | 2.4 | V | |
| Tensione inversa | Vr | e=10ua | 5 | V | ||
| intensità luminosa | Iv | se=10ma | 50 | 60 | mcd | |
| spettro con di mezzo valore | △λ | se=10ma | 20 | nm | ||
| lunghezza d'onda | Dλ | se=10ma | 600 | 605 | nm |
codice:rosso super brillante -r
| parametro | simbolo | condizione | min | tip | max | unità |
| tensione diretta | Vf | se=10ma | 1.8 | 2.2 | V | |
| Tensione inversa | Vr | e=10ua | 5 | V | ||
| intensità luminosa | Iv | se=10ma | 50 | 60 | mcd | |
| spettro con di mezzo valore | △λ | se=10ma | 20 | nm | ||
| lunghezza d'onda | Dλ | se=10ma | 630 | 635 | nm |
codice:rosso ultra brillante -ur
| parametro | simbolo | condizione | min | tip | max | unità |
| tensione diretta | Vf | se=10ma | 1.8 | 2.2 | V | |
| Tensione inversa | Vr | e=10ua | 5 | V | ||
| intensità luminosa | Iv | se=10ma | 90 | 100 | mcd | |
| spettro con di mezzo valore | △λ | se=10ma | 20 | nm | ||
| lunghezza d'onda | Dλ | se=10ma | 620 | 625 | nm |
codice:blu ultra brillante -bh
| parametro | simbolo | condizione | min | tip | max | unità |
| tensione diretta | Vf | se=10ma | 2.6 | 3.0 | V | |
| Tensione inversa | Vr | e=10ua | 5 | V | ||
| intensità luminosa | Iv | se=10ma | 100 | 120 | mcd | |
| spettro con di mezzo valore | △λ | se=10ma | 20 | nm | ||
| lunghezza d'onda | Dλ | se=10ma | 460 | 470 | nm |
valori massimi assoluti (ta=25℃)
| parametro | simbolo | valutazioni | unità |
| corrente diretta (per dado) | direttamente dal produttore | 20 | mA |
| tensione inversa (per dado) | Vr | 5 | V |
| dissipazione di potenza (per dado) | Pm | 80 | mW |
| Intervallo operativo di temperatura | superiore | -40~+120 | ℃ |
| intervallo di temperatura di conservazione | tstg | -40~+120 | ℃ |
| temperatura di saldatura (3 sec) | Th | 260 | ℃ |
caratteristiche del prodotto:
alta intensità luminosa
basso consumo energetico
corrente estremamente bassa
prestazione stabile
ampio angolo di visione
segmenti continui uniformi
lunga durata
rapida dissipazione del calore
ic compatibile
facile assemblaggio
conforme a rohs/reach
applicazioni:
ampiamente utilizzato per i timer digitali dei forni,cucine a gas, termoregolatori e indicatori digitali, elettrodomestici, cruscotti e così via.
