anodo comune con display a led a 7 segmenti super rosso da 0,39" a 5 cifre per il controllo del processo

Panoramica del Prodotto

Presentazione del display LED ad anodo comune a 7 segmenti e 5 cifre: una soluzione numerica ad alte prestazioni progettata per i cruscotti, contatori digitali, e indicatori di precisione. progettato per fornire chiarezza, letture affidabili per intervalli numerici estesi (ad esempio., 00000–99999), questo display presenta un'altezza delle cifre di 10 mm per una visibilità ottimale, illuminazione rossa super luminosa (lunghezza d'onda 620-630 nm), e un fattore di forma 49×12,9×7,3 mm salvaspazio che si adatta perfettamente agli alloggiamenti compatti delle apparecchiature.

con segmenti bianchi su una faccia nera (migliorando il contrasto), polarità dell'anodo comune (semplificazione della progettazione del circuito), e conformità RoHS UE, bilancia la durabilità, efficienza energetica, e compatibilità globale. le sue prestazioni stabili, lunga durata, e la compatibilità con i circuiti integrati lo rendono ideale per strumenti industriali 24 ore su 24, 7 giorni su 7 e dispositivi digitali di consumo..

immagine principale

caratteristiche chiave

1. intervallo numerico esteso per applicazioni di precisione

5-disposizione delle cifre:supporta valori da 00000 a 99999, perfetto per contatori digitali (ad esempio., conteggi di produzione, conteggi degli eventi), pannelli degli strumenti (ad esempio., misuratori di tensione/corrente), e indicatori a lungo raggio (ad esempio., letture di distanza o tempo). elimina la necessità di più display più piccoli per monitorare grandi numeri.

10altezza cifre mm:leggibilità delle bilance (da 1 a 3 metri), distanza di visione tipica dello strumento) ed efficienza dello spazio: le cifre sono sufficientemente grandi da evitare l'affaticamento degli occhi ma sufficientemente compatte per layout di pannelli densi.

illuminazione rossa super luminosa:620-630La lunghezza d'onda di nm e l'intensità di 50-60mcd/led tagliano la luce ambientale (ad esempio., pavimenti di fabbrica, illuminazione da laboratorio), garantendo che i valori numerici rimangano visibili anche in ambienti molto abbaglianti.

2. elevato contrasto e uniformità

segmenti bianchi su faccia nera:crea un netto contrasto con l'illuminazione rossa, rendere le cifre e i punti decimali (se integrati) chiaramente visibili, fondamentale per gli strumenti di precisione in cui letture errate potrebbero influire sulla precisione.

segmenti continui uniformi:la luce è distribuita uniformemente su ogni cifra a 7 segmenti, eliminando i punti bui o "zone calde" per una resa uniforme, prestazioni visive di livello professionale. nessuna luminosità irregolare che possa oscurare i dettagli numerici critici.

3. facile integrazione ed efficienza energetica

polarità dell'anodo comune:si allinea con i circuiti integrati dei driver standard (ad esempio., tm1638, max7219) comunemente utilizzato nei pannelli degli strumenti e nei contatori, riducendo la complessità della progettazione dei circuiti per gli ingegneri e accelerando lo sviluppo del prodotto.

basso fabbisogno di potenza:la tensione diretta ottimizzata (1,8-2,5 V/LED) e la corrente diretta (12-15 mA) riducono al minimo il consumo di energia, ideali per indicatori portatili alimentati a batteria o apparecchiature industriali a risparmio energetico.

facile assemblaggio:progettato per un montaggio PCB senza problemi, compatibile con linee di produzione automatizzate per la produzione ad alto volume. non sono necessari strumenti o staffe specializzati.

4. affidabilità e conformità di livello industriale

prestazione stabile:progettato per resistere alle fluttuazioni di tensione (comuni negli alimentatori industriali) e alle variazioni di temperatura (0°C–50°C, tipico intervallo operativo dello strumento), mantenendo una luminosità e una leggibilità costanti nel tempo.

lunga durata:chip LED di alta qualità e incapsulamento robusto garantiscono una durata tipica di 50,000+ ore, corrispondenti alla durata di vita utile di 5-10 anni degli strumenti industriali, riducendo i costi di manutenzione e sostituzione.

conformità alla direttiva RoHS UE:soddisfa i rigorosi standard ambientali e di sicurezza europei, garantire la compatibilità con i mercati globali (UE, Nord America, Asia) ed evitando barriere normative per l'esportazione.

immagine di dettaglio

specifiche tecniche

applicazioni

questo display a LED a 5 cifre è ampiamente adatto per:

pannelli di strumenti e apparecchiature:contatori industriali (tensione, attuale, pressione), apparecchiature di prova, e dispositivi medici (per letture precise di dati numerici).

contatori digitali:conteggi delle linee di produzione, contatori di eventi (ad esempio, traffico pedonale, cicli macchina) e tracciatori di inventario.

indicatori digitali:monitor di temperatura a lungo raggio (ad esempio., -9999°da c a 9999°c), sensori di distanza (ad esempio., "00150" metri), o rilevatori di tempo (ad esempio., "01230" secondi).

elettronica di consumo:bilance da cucina avanzate (peso in grammi/libbre), attrezzature per il fitness (conteggio dei passi), distanza), o monitor energetici per la casa intelligente (consumo di kWh).

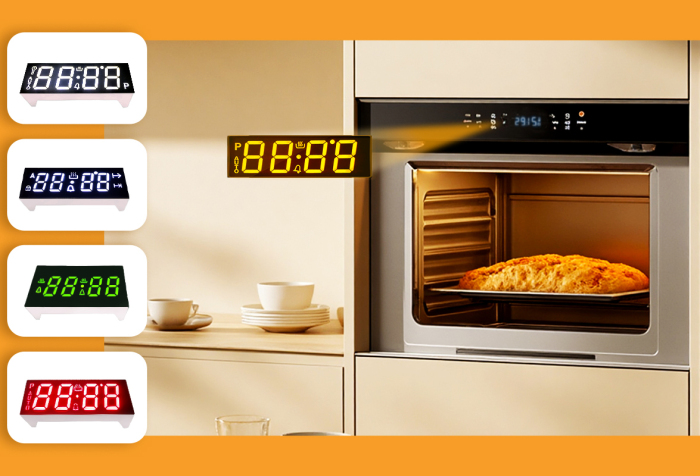

immagine dell'applicazione

perché scegliere questo display a LED a 5 cifre?

intervallo numerico esteso:5-il design digitale elimina la necessità di più display, semplificazione del layout del pannello per contatori e strumenti che monitorano valori elevati.

visibilità di livello strumentale:la luce rossa super luminosa e l'elevato contrasto garantiscono la leggibilità in ambienti industriali/di laboratorio, dove la precisione è fondamentale.

facile integrazione:la configurazione dell'anodo comune e la compatibilità dei circuiti integrati velocizzano la progettazione per gli ingegneri, riduzione del time-to-market per i nuovi strumenti.

affidabilità a lungo termine:prestazioni stabili e lunga durata corrispondono alla durata delle apparecchiature industriali, minimizzare i costi di manutenzione.

pronto per il mercato globale:la conformità RoHS UE garantisce un'esportazione senza interruzioni verso i mercati europei e globali, evitare ritardi normativi.
