Display LED invisibile a 7 segmenti personalizzato a catodo comune ultra luminoso bianco per caricabatterie EV

alta intensità luminosa

assorbimento di bassa potenza

perforazione stabile

buona consistenza

grande angolo di visione

lunga vita

colore led: disponibile in rosso,blu,verde,bianca, ambra, arancia,multicolore

Ieffetto invisibile .

display con sfondo migliorato, la pellicola nera rende invisibile il display a led. quando i led sono spenti, le cifre e le icone non possono essere viste .

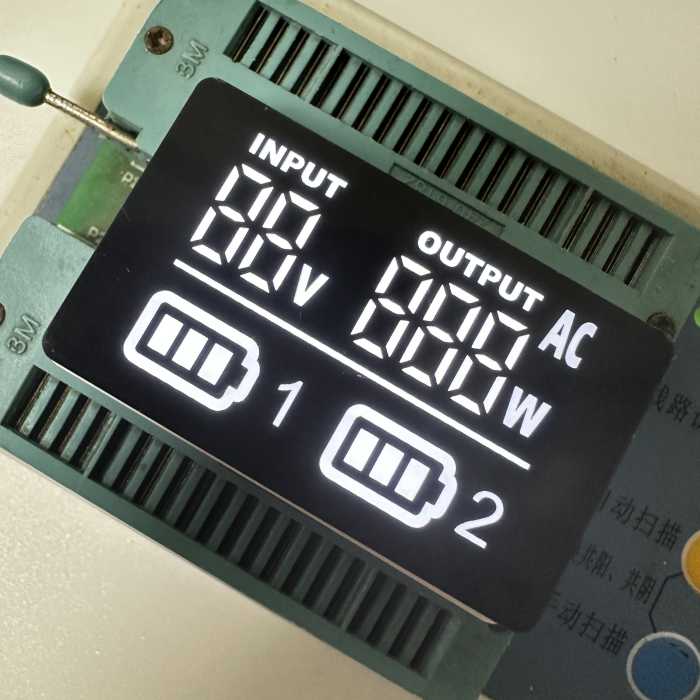

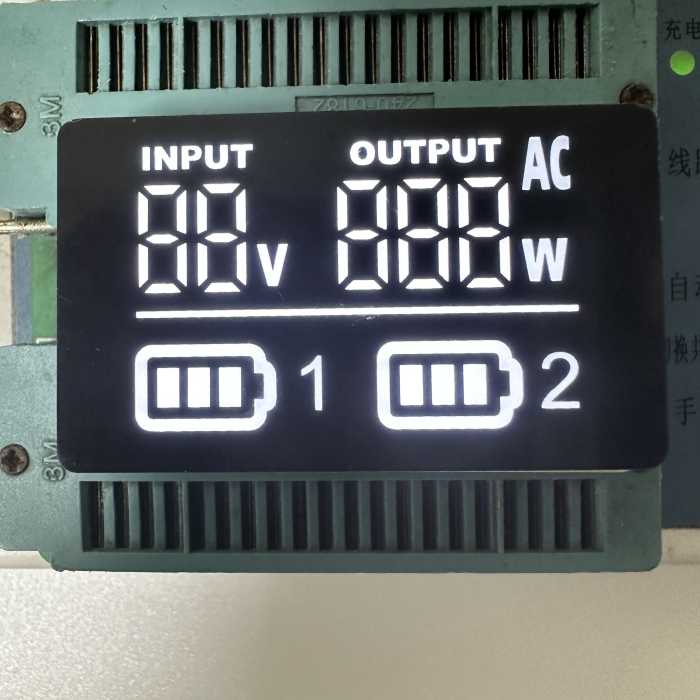

LED bianchi ultra luminosi per indicare la tensione di ingresso e la potenza in uscita e anche il volume della batteria .

soddisfare rohs conforme

•


• valori massimi assoluti (ta=25ºc)

  parametro	simbolo	valutazioni	unità
  corrente diretta (per dado)	direttamente dal produttore	20	mA
  tensione inversa (per dado)	Vr	5	V
  dissipazione di potenza (per dado)	Pm	80	mW
  Intervallo operativo di temperatura	superiore	-40~+85	ºC
  intervallo di temperatura di conservazione	tstg	-40~+85	ºC
  temperatura di saldatura (≤3 secondi)	Th	260	ºC

  codice:giallo verde- j

  parametro	simbolo	condizione	min	tip	max	unità
  tensione diretta	Vf	se=10ma	1.8		2.4	V
  Tensione inversa	Vr	e=10ua	5			V
  intensità luminosa	Iv	se=10ma	30		40	mcd
  spettro con di mezzo valore	△λ	se=10ma		20		nm
  lunghezza d'onda	Dλ	se=10ma	569		574	nm




  codice:ambra/giallo -y

  parametro	simbolo	condizione	min	tip	max	unità
  tensione diretta	Vf	se=10ma	1.8		2.5	V
  Tensione inversa	Vr	e=10ua	5			V
  intensità luminosa	Iv	se=10ma	60		80	mcd
  spettro con di mezzo valore	△λ	se=10ma		20		nm
  lunghezza d'onda	Dλ	se=10ma	585		595	nm




  codice:arancione -f

  parametro	simbolo	condizione	min	tip	max	unità
  tensione diretta	Vf	se=10ma	1.8		2.4	V
  Tensione inversa	Vr	e=10ua	5			V
  intensità luminosa	Iv	se=10ma	60		80	mcd
  spettro con di mezzo valore	△λ	se=10ma		20		nm
  lunghezza d'onda	Dλ	se=10ma	600		605	nm




  codice:rosso super brillante -r

  parametro	simbolo	condizione	min	tip	max	unità
  tensione diretta	Vf	se=10ma	1.8		2.2	V
  Tensione inversa	Vr	e=10ua	5			V
  intensità luminosa	Iv	se=10ma	50		60	mcd
  spettro con di mezzo valore	△λ	se=10ma		20		nm
  lunghezza d'onda	Dλ	se=10ma	630		635	nm




  codice:rosso ultra brillante -ur

  parametro	simbolo	condizione	min	tip	max	unità
  tensione diretta	Vf	se=10ma	1.8		2.2	V
  Tensione inversa	Vr	e=10ua	5			V
  intensità luminosa	Iv	se=10ma	80		100	mcd
  spettro con di mezzo valore	△λ	se=10ma		20		nm
  lunghezza d'onda	Dλ	se=10ma	625		635	nm




  codice:verde puro -g

  parametro	simbolo	condizione	min	tip	max	unità
  tensione diretta	Vf	se=10ma	2.6		3.2	V
  Tensione inversa	Vr	e=10ua	5			V
  intensità luminosa	Iv	se=10ma	120		180	mcd
  spettro con di mezzo valore	△λ	se=10ma		20		nm
  lunghezza d'onda	Dλ	se=10ma	515		525	nm


  codice:blu ultra brillante -bh

  parametro	simbolo	condizione	min	tip	max	unità
  tensione diretta	Vf	se=10ma	2.8		3.2	V
  Tensione inversa	Vr	e=10ua	5			V
  intensità luminosa	Iv	se=10ma	120		140	mcd
  spettro con di mezzo valore	△λ	se=10ma		20		nm
  lunghezza d'onda	Dλ	se=10ma	460		465	nm

•


• codice:bianco ultra brillante - wh

  parametro	simbolo	condizione	min	tip	max	unità
  tensione diretta	Vf	se=10ma	2.8		3.2	V
  Tensione inversa	Vr	e=10ua	5			V
  intensità luminosa	Iv	se=10ma	120		140	mcd
  temperatura colore led	K	se=10ma	5500	20	6800	K
  coordinate di cromaticità	X/Y	se=10ma	0.29,0.32		0.30,0.33	nm

•


•


applicazione :

ampiamente utilizzato per il controllo del timer del forno digitale multifunzione, Fornello a gas, timer da cucina ,elettrodomestici da cucina e così via .
