Descrizione del prodotto

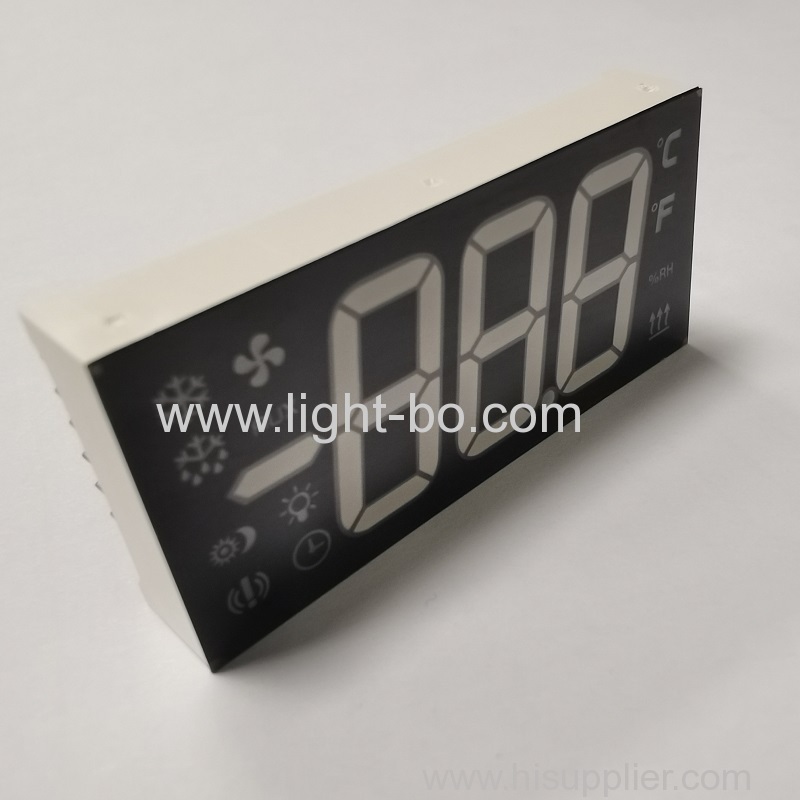

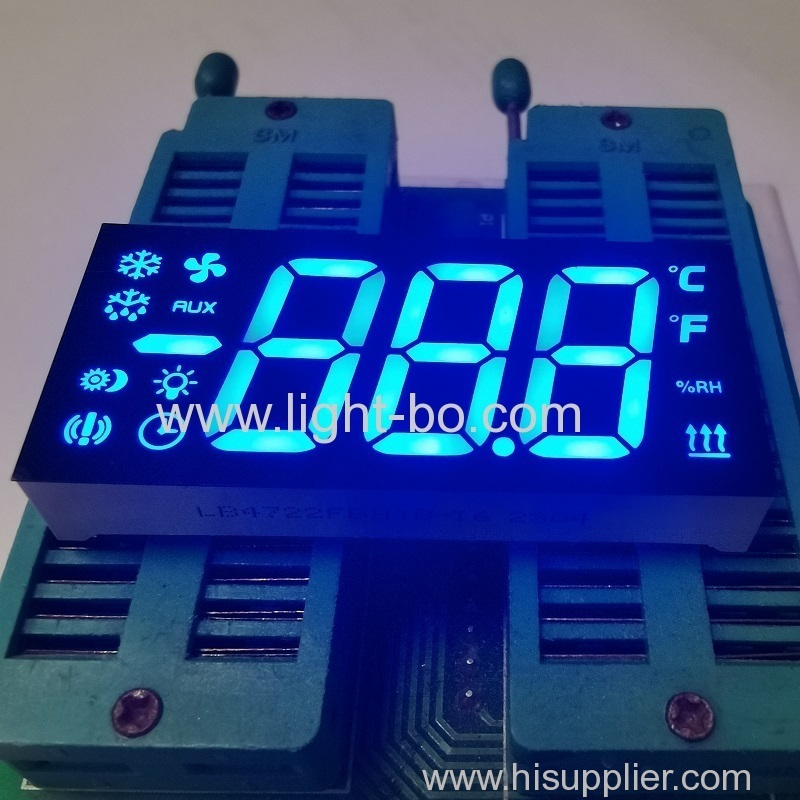

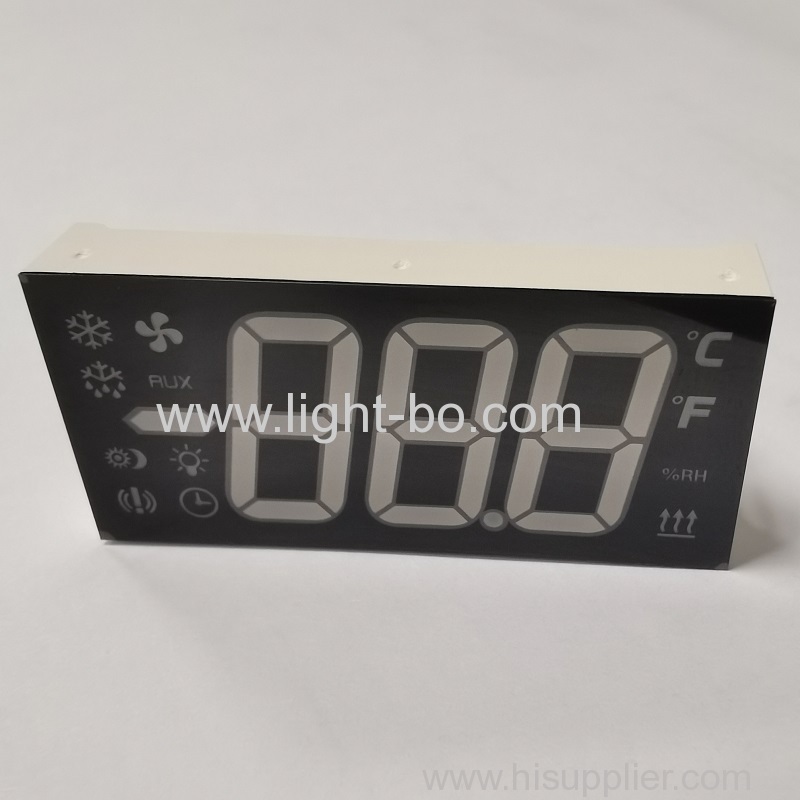

Display LED a 7 segmenti a tre cifre blu ultra luminoso con anodo comune per il controller del frigorifero

• altezza del carattere: 17mm (0,67 pollici)

• dimensioni esterne: 47 x 22 x 8 mm

• polarità: anodo comune

• emissione di colore: blu ultra brillante

• lunghezza d'onda:460-465

• intensità luminosa : 80-100mcd

• tensione diretta: 2.8-3.3v/guidato

• corrente diretta: 5-10uomo/guidato

• emissione di colori:disponibile in rosso, blu, verde, bianca, ambra, giallo e arancione,multicolore




colore:verde puro

• parametro	simbolo	condizione	min	tip	max	unità
  tensione diretta	Vf	se=20ma	2.5		3.0	V
  Tensione inversa	Vr	e=10ua		5		V
  intensità luminosa	Iv	se=20ma	120		160	mcd
  spettro con di mezzo valore	λ	se=20ma		20		nm
  lunghezza d'onda	Dλ	se=20ma	515		525	nm

• codice:giallo verde- j/ju

• parametro	simbolo	condizione	min	tip	max	unità
  tensione diretta	Vf	se=10ma	1.8		2.4	V
  Tensione inversa	Vr	e=10ua	5			V
  intensità luminosa	Iv	se=10ma	30		40	mcd
  spettro con di mezzo valore	△λ	se=10ma		20		nm
  lunghezza d'onda	Dλ	se=10ma	569		573	nm

• codice:ambra/giallo -y

• parametro	simbolo	condizione	min	tip	max	unità
  tensione diretta	Vf	se=10ma	1.8		2.4	V
  Tensione inversa	Vr	e=10ua	5			V
  intensità luminosa	Iv	se=10ma	50		60	mcd
  spettro con di mezzo valore	△λ	se=10ma		20		nm
  lunghezza d'onda	Dλ	se=10ma	585		595	nm

• codice:arancione -f

• parametro	simbolo	condizione	min	tip	max	unità
  tensione diretta	Vf	se=10ma	1.8		2.4	V
  Tensione inversa	Vr	e=10ua	5			V
  intensità luminosa	Iv	se=10ma	50		60	mcd
  spettro con di mezzo valore	△λ	se=10ma		20		nm
  lunghezza d'onda	Dλ	se=10ma	600		605	nm

• codice:rosso super brillante -r

• parametro	simbolo	condizione	min	tip	max	unità
  tensione diretta	Vf	se=10ma	1.8		2.2	V
  Tensione inversa	Vr	e=10ua	5			V
  intensità luminosa	Iv	se=10ma	50		60	mcd
  spettro con di mezzo valore	△λ	se=10ma		20		nm
  lunghezza d'onda	Dλ	se=10ma	630		635	nm

• codice:rosso ultra brillante -ur

• parametro	simbolo	condizione	min	tip	max	unità
  tensione diretta	Vf	se=10ma	1.8		2.2	V
  Tensione inversa	Vr	e=10ua	5			V
  intensità luminosa	Iv	se=10ma	90		100	mcd
  spettro con di mezzo valore	△λ	se=10ma		20		nm
  lunghezza d'onda	Dλ	se=10ma	620		625	nm

• codice:blu ultra brillante -bh

• parametro	simbolo	condizione	min	tip	max	unità
  tensione diretta	Vf	se=10ma	2.6		3.0	V
  Tensione inversa	Vr	e=10ua	5			V
  intensità luminosa	Iv	se=10ma	100		120	mcd
  spettro con di mezzo valore	△λ	se=10ma		20		nm
  lunghezza d'onda	Dλ	se=10ma	460		470	nm




• valori massimi assoluti (ta=25℃)

• parametro	simbolo	valutazioni	unità
  corrente diretta (per dado)	direttamente dal produttore	20	mA
  tensione inversa (per dado)	Vr	5	V
  dissipazione di potenza (per dado)	Pm	80	mW
  Intervallo operativo di temperatura	superiore	-40~+120	℃
  intervallo di temperatura di conservazione	tstg	-40~+120	℃
  temperatura di saldatura (3 sec)	Th	260	℃

applicazione dei display LED segmentati

ampiamente utilizzato per gli indicatori di posizione dell'ascensore, indicatori del piano dell'ascensore e schermi di visualizzazione,segni in movimento,bacheca,elettrodomestici e così via
